چهارچوب کشویی ریلی چیست؟
چهارچوب کشویی را نباید صرفا یک قاب فلزی یا آلومینیومی برای نصب درب و پنجره دانست. در واقع این چهارچوب، زیرساخت حرکتی یک سیستم بازشو است یعنی سازه ای که وزن لنگه درب یا پنجره را تحمل می کند و مسیر حرکت نرم، ایمن و کنترل شده آن را بر روی ریل فراهم می سازد. برخلاف چهارچوب های لولایی که باز و بسته شدن را حول یک محور ممکن می کنند، در چهارچوب کشویی ریلی تمام اجزا با هدف حرکت خطی و روان طراحی شده اند تا بازشو بدون اشغال فضای اضافی جابجا شود. چهارچوب کشویی ریلی در درب های تراس و بالکن، پنجره های کشویی، پارتیشن های اداری، درب های داخلی و فضاهایی که محدودیت فضا وجود دارد مورد استفاده قرار می گیرد.

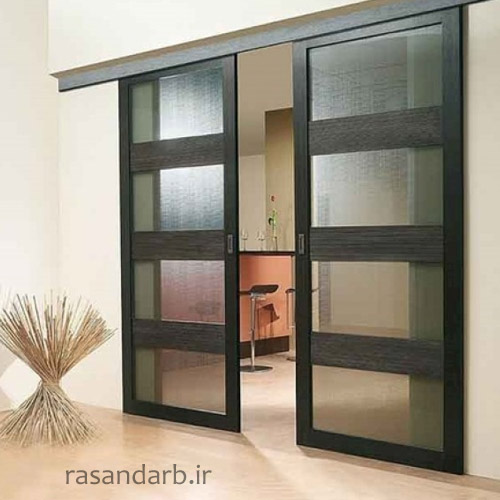

چهارچوب ریلی چگونه کار می کند؟
عملکرد چهارچوب کشویی ریلی بر پایه انتقال وزن درب یا پنجره از لولا به ریل بوده و در سیستمهای لولایی، وزن بازشو توسط لولاها تحمل می شود، اما در سیستم های کشویی ریلی، این وظیفه بر عهده مجموعه ای از ریل ها، غلتک ها و چهارچوب اصلی قرار می گیرد. به همین دلیل طراحی و کیفیت ساخت چهارچوب نقش مستقیمی در عملکرد روان و طول عمر سیستم دارد.
زمانی که کاربر درب یا پنجره کشویی را حرکت می دهد، غلتک های نصب شده در بخش پایینی یا بالایی لنگه روی ریل های تعبیه شده در چهارچوب حرکت می کنند. این غلتک ها وزن بازشو را به صورت یکنواخت توزیع کرده و اصطکاک را به حداقل می رسانند. نتیجه این فرآیند، حرکتی نرم و کنترل شده است که حتی در بازشوهای بزرگ و سنگین نیز با نیروی کمی انجام می شود.
چهارچوب کشویی وظیفه حفظ تراز ریل ها، توزیع بار، جلوگیری از تغییر شکل سازه و ایجاد آببندی و هوابندی مناسب را بر عهده دارد. اگر کوچکترین انحرافی در نصب یا ساخت چهارچوب وجود داشته باشد، حرکت لنگه با مشکل مواجه شده و به مرور زمان استهلاک غلتک ها و یراقآلات افزایش می یابد.
در سیستم های مدرن علاوه بر ریل و غلتک، از قطعاتی مانند استوپرها، قفل های مخصوص، نوارهای درزبندی و مکانیزم های ضد خروج نیز استفاده می شود تا حرکت درب یا پنجره علاوه بر روان بودن، ایمن و بدون لرزش باشد.
اجزای اصلی چهارچوب کشویی - ریلی
عملکرد روان و بدون نقص یک چهارچوب کشویی - ریلی تنها به کیفیت متریال آن وابسته نیست، بلکه به هماهنگی اجزایی بستگی دارد که هر کدام وظیفه مشخصی در هدایت، تحمل بار و کنترل حرکت درب یا پنجره بر عهده دارند. شناخت این اجزا به شما کمک می کند هنگام انتخاب یا خرید سیستم کشویی، تنها به ظاهر محصول توجه نکنید و معیارهای فنی مهم تر را نیز در نظر بگیرید.
ریل
ریل مسیر حرکتی درب یا پنجره کشویی است و معمولا در بخش پایینی، بالایی یا هر دو قسمت چهارچوب نصب می شود. این قطعه بهعنوان مسیر هدایتکننده عمل می کند و باعث می شود لنگه بازشو در یک خط مستقیم و کنترل شده حرکت کند. کیفیت ساخت ریل تاثیر مستقیمی بر نرمی حرکت، کاهش اصطکاک و طول عمر سیستم دارد. هرچه ریل دقیق تر و مقاوم تر باشد، احتمال گیر کردن، لرزش یا خروج لنگه از مسیر کاهش پیدا می کند.
غلتک یا چرخ
غلتک ها قطعاتی هستند که در قسمت زیرین یا بالایی لنگه درب و پنجره نصب می شوند و روی ریل حرکت می کنند. این قطعات وزن بازشو را تحمل کرده و آن را به ریل منتقل می کنند تا حرکت با کمترین میزان اصطکاک انجام شود. در سیستم های کشویی مدرن، غلتک ها معمولا از چرخ های مقاوم و بلبرینگ های صنعتی ساخته می شوند تا بتوانند وزن های بالا را تحمل کنند و در طول زمان دچار افت عملکرد نشوند. اگر غلتک کیفیت مناسبی نداشته باشد، حرکت درب به مرور سخت و نامنظم خواهد شد.
فریم یا چهارچوب
فریم یا چهارچوب، سازه اصلی سیستم کشویی محسوب می شود و تمامی اجزای دیگر روی آن نصب می شوند. این بخش معمولا از آلومینیوم، فولاد یا سایر پروفیل های مقاوم ساخته می شود و وظیفه حفظ استحکام کلی سازه را بر عهده دارد. ریل ها در داخل فریم قرار می گیرند و درب یا پنجره کشویی نیز در همین چهارچوب حرکت می کند. علاوه بر تحمل وزن مجموعه، فریم وظیفه حفظ تراز سیستم، جلوگیری از تغییر شکل سازه و ایجاد بستری مناسب برای نصب تجهیزات آب بندی و هوابندی را نیز بر عهده دارد.
یراقآلات و اتصالات
یراقآلات شامل قطعات تکمیلی مانند قفل ها، دستگیره ها، استوپرها، ضربهگیر ها، قطعات ضدخروج و اتصالات نصب هستند که در بخش های مختلف سیستم کشویی قرار می گیرند. این قطعات اگر چه کمتر دیده می شوند، اما نقش مهمی در عملکرد ایمن و صحیح سیستم دارند.
وظیفه یراق آلات کنترل حرکت، تثبیت موقعیت درب یا پنجره، افزایش امنیت و جلوگیری از آسیب دیدن قطعات اصلی است. در واقع ریل و غلتک حرکت را ممکن می کنند، اما این یراق آلات هستند که حرکت را ایمن، کنترل شده و قابل اعتماد نگه می دارند.
انواع چهارچوب کشویی از نظر جنس
چهارچوب های کشویی بر اساس متریال ساخت در چند دسته اصلی قرار می گیرند و هر کدام بسته به شرایط محیطی و نوع استفاده، مزایا و محدودیت های خاص خود را دارند.
- چهارچوب چوبی کشویی: بیشتر بهخاطر ظاهر گرم و زیبا در دکوراسیون داخلی استفاده میشود، اما به دلیل اصطکاک و سایش در طول زمان برای سیستم های کشویی چندان گزینه بادوامی نیست.
- چهارچوب کشویی شیشه ای (ترکیبی): در بسیاری از درب ها و پنجره های مدرن استفاده می شود و به خاطر هماهنگی با درب های شیشه ای، حرکت روان تر و ظاهر یکدست تری ایجاد می کند.
- چهارچوب آلومینیومی کشویی: رایج ترین و مقاومترین گزینه است که به خصوص در فضاهای مرطوب مثل حمام و سرویس بهداشتی استفاده می شود و به دلیل مقاومت بالا در برابر رطوبت، عمر طولانی تری دارد.
انواع سیستم چهارچوب ریلی
انتخاب نوع مناسب چهارچوب کشویی به عواملی مانند ابعاد بازشو، میزان تردد، فضای موجود و سطح عایقبندی مورد نیاز بستگی دارد. در ادامه با رایج ترین انواع سیستم های کشویی ریلی آشنا می شویم:

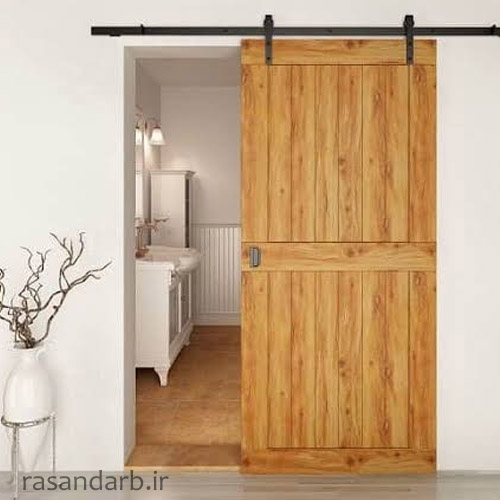

سیستم کشویی تک ریل
سیستم کشویی تک ریل سادهترین نوع چهارچوب کشویی ریلی است که در آن لنگه درب یا پنجره روی یک مسیر حرکتی مشخص جابجا می شود. در این سیستم معمولا یک لنگه متحرک و یک بخش ثابت وجود دارد و بازشو تنها در یک جهت حرکت می کند. این نوع سیستم بیشتر در پنجره های کشویی مسکونی، درب های داخلی، انباری ها و فضاهایی که ابعاد بازشو محدود است مورد استفاده قرار می گیرد. هزینه اجرای کمتر، نصب آسان و اشغال فضای کم از مهمترین دلایل محبوبیت سیستم های تک ریل محسوب می شود.

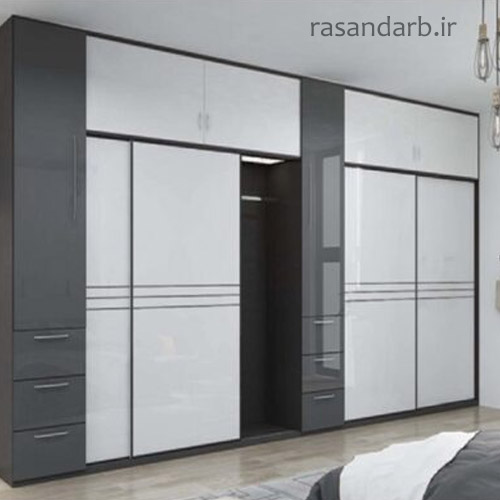

سیستم کشویی دو ریل
سیستم کشویی دو ریل دارای دو مسیر حرکتی مجزا در داخل چهارچوب است که به دو یا چند لنگه اجازه می دهد به صورت مستقل روی ریل ها حرکت کنند. این ساختار انعطاف پذیری بیشتری نسبت به سیستم تک ریل ایجاد می کند و امکان باز شدن بخش بزرگتری از دهانه را فراهم می سازد.
این سیستم معمولا در درب های بالکن، تراس، پنجره های بزرگ و فضاهای تجاری مورد استفاده قرار می گیرد. زمانی که نیاز به تهویه بیشتر، دسترسی راحت تر و بازشوی وسیع تر وجود داشته باشد، سیستم دو ریل یکی از گزینه های رایج و کاربردی است.

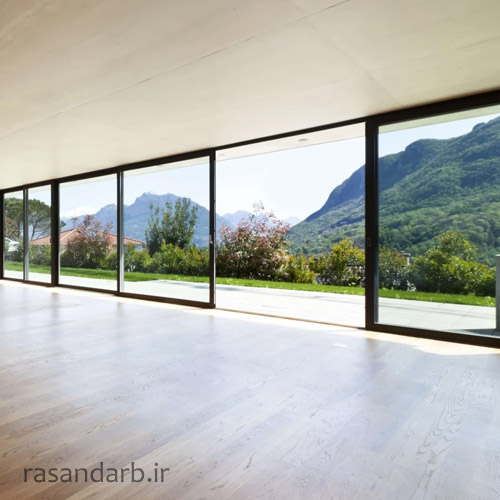

سیستم لیفت اند اسلاید (Lift & Slide)
سیستم لیفت اند اسلاید یکی از پیشرفته ترین انواع چهارچوب های کشویی ریلی محسوب می شود. در این فناوری، هنگام چرخاندن دستگیره، لنگه درب ابتدا چند میلی متر از روی درزبندها بلند شده و سپس روی ریل حرکت می کند. پس از بسته شدن نیز مجددا روی درزبندها قرار گرفته و کاملا آب بندی و هوابندی می شود.
این سیستم بیشتر در ویلاها، برج های مسکونی لوکس، هتل ها و بازشوهای بزرگ شیشه ای استفاده میشود. تحمل وزن بالا، حرکت بسیار روان، عایق بندی عالی در برابر صدا و نفوذ هوا و امکان اجرای دهانه های بزرگ از مهمترین مزایای سیستم لیفت اند اسلاید است.

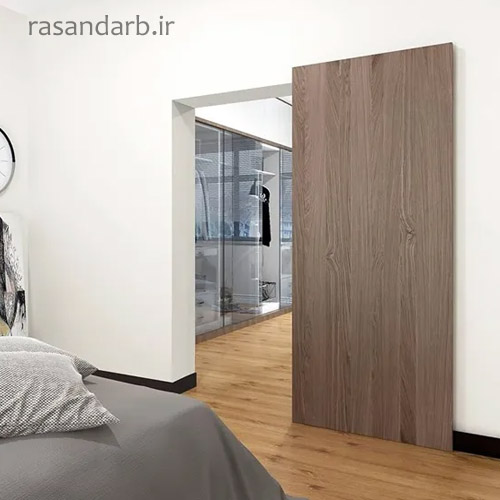

سیستم کشویی مخفی (Pocket Door)
سیستم کشویی مخفی سیستمی است که در آن لنگه درب پس از باز شدن داخل فضای تعبیه شده در دیوار قرار می گیرد و از دید خارج می شود. برخلاف سیستمهای معمولی که لنگه روی دیوار یا مقابل بخش ثابت قرار میگیرد، در این روش درب کاملا در داخل دیوار پنهان می شود.
این نوع سیستم بیشتر در خانه های مدرن، اتاق های کوچک، دفاتر اداری، سرویس های بهداشتی و فضاهایی که به حداکثر استفاده از محیط نیاز دارند کاربرد دارد. مهمترین مزیت آن آزاد شدن کامل فضای اطراف بازشو و ایجاد ظاهری مینیمال و یکپارچه در طراحی داخلی است.
مزایای استفاده از چهارچوب کشویی ریلی
- صرفهجویی در فضا: درب یا پنجره بهجای باز شدن به داخل یا خارج، روی ریل حرکت می کند و فضای مفید محیط را اشغال نمی کند.
- مناسب برای فضاهای کوچک: در اتاق ها، آشپزخانه ها و محیطهای محدود امکان استفاده بهینه از هر متر مربع را فراهم می کند.
- ورود نور طبیعی بیشتر: امکان استفاده از شیشه های بزرگتر را فراهم می کند و روشنایی فضای داخلی را افزایش می دهد.
- ظاهر مدرن و مینیمال: طراحی کشویی با سبک معماری امروزی و دکوراسیون های مدرن هماهنگی بیشتری دارد.
- حرکت نرم و روان: استفاده از ریل و غلتک باعث می شود حتی درب های سنگین نیز به راحتی جابجا شوند.
- تهویه بهتر فضا: امکان باز کردن بخشی از بازشو به اندازه دلخواه برای کنترل جریان هوا وجود دارد.
- مناسب برای افراد سالمند و کودکان: به دلیل حرکت روان، باز و بسته کردن آنها معمولا راحت تر از درب های سنگین لولایی است.
معایب و محدودیتهای چهارچوب ریلی
با وجود مزایای متعدد، چهارچوب های کشویی نیز محدودیت هایی دارند که باید پیش از انتخاب در نظر گرفته شوند. این سیستم ها برای عملکرد روان به نصب دقیق و ریل های با کیفیت نیاز دارند و در صورت اجرای غیراستاندارد ممکن است با مشکل گیر کردن یا سختی حرکت مواجه شوند. همچنین در مدل های معمولی، میزان عایق بندی هوا و صدا معمولا به اندازه برخی سیستم های لولایی پیشرفته نیست. از سوی دیگر، ریل ها برای حفظ عملکرد مطلوب نیاز به نظافت و نگهداری دوره ای دارند تا گرد و غبار و آلودگی مانع حرکت روان آنها نشود.
کاربردهای چهارچوب کشویی ریلی در ساختمان
- درب تراس و بالکن: ایجاد دسترسی آسان به فضای بیرونی بدون اشغال فضای داخلی
- پنجره های کشویی: مناسب برای اتاق ها، آشپزخانه و فضاهایی که محدودیت فضا دارند.
- درب حیاط و پاسیو: برای ایجاد ارتباط بهتر بین فضای داخلی و محوطه بیرونی ساختمان
- پارتیشن های اداری: جداسازی فضاهای کاری بدون کاهش انعطاف پذیری محیط
- درب اتاق های داخلی: به ویژه در آپارتمان های کوچک که هر متر مربع اهمیت دارد.
- درب کمد دیواری و کلوزت روم: استفاده بهینه از فضای اتاق و جلوگیری از تداخل با مبلمان
- ورودی سالن های بزرگ و لابی ها: مناسب برای فضاهایی با تردد بالا و دهانههای عریض
- رستوران ها و کافه ها: ایجاد امکان اتصال یا تفکیک فضای داخلی و خارجی در صورت نیاز
- ویلاها و ساختمان های لوکس: برای اجرای بازشوهای بزرگ شیشه ای با دید گسترده به فضای بیرون
- سرویس های بهداشتی و حمام: به خصوص در فضاهای کوچک که درب لولایی کاربرد مناسبی ندارد.
- اتاق جلسات و فضاهای چندمنظوره: امکان تقسیم یا یکپارچه سازی فضا در کوتاهترین زمان
- فروشگاه ها و مراکز تجاری: برای ایجاد ورودی های مدرن، روان و مناسب تردد مشتریان

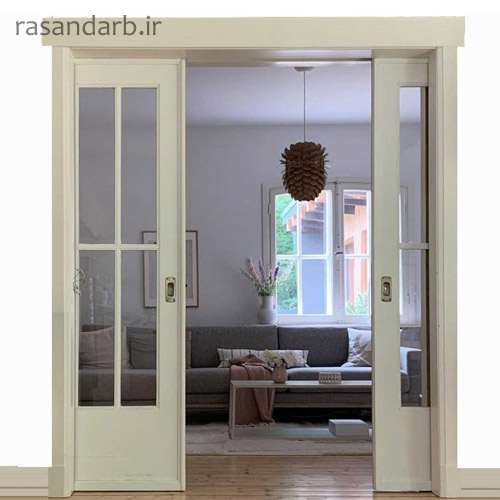

نکات مهم در انتخاب چهارچوب کشویی ریلی
انتخاب چهارچوب کشویی فقط به ظاهر یا قیمت آن محدود نمی شود؛ بلکه یک تصمیم کاملا فنی است که اگر درست انجام نشود، می تواند در آینده باعث مشکل در حرکت درب، کاهش عمر یراق آلات و حتی افت عایق بندی شود. بنابراین هنگام خرید، باید چند نکته کلیدی را با دقت بررسی کنید.
- چهارچوب باید از متریال مقاوم مثل آلومینیوم یا فولاد استاندارد ساخته شده باشد تا در برابر وزن و فشار دچار تغییر شکل نشود.
- ریل باید کاملا صاف، دقیق و بدون موج باشد تا حرکت درب یا پنجره روان و بدون گیر کردن انجام شود.
- غلتک ها باید بلبرینگی و مناسب وزن لنگه باشند، چون اصلی ترین بخش در تحمل بار و حرکت سیستم هستند.
- قبل از خرید باید مشخص شود چهارچوب تا چه وزن و ابعادی را پشتیبانی می کند، مخصوصا برای شیشه های بزرگ
- انتخاب چهارچوب باید بر اساس نوع فضا، میزان استفاده و سطح عایقبندی مورد نیاز انجام شود.
- قفل ها، دستگیره ها و استوپرها باید استاندارد و مقاوم باشند تا ایمنی و عملکرد سیستم حفظ شود.
- در فضاهای مسکونی یا شهری، کیفیت درزگیری اهمیت زیادی دارد و باید به نوارهای آب بندی توجه شود.
- حتی بهترین چهارچوب اگر درست نصب نشود، عملکرد مطلوبی نخواهد داشت، بنابراین انتخاب نصاب حرفه ای بسیار مهم است.
- محصولات دارای استاندارد و برند معتبر معمولا عمر بیشتری دارند و ریسک خرابی کمتری ایجاد می کنند.
- بهتر است سیستمی انتخاب شود که یراقآلات و قطعات آن در بازار به راحتی قابل تامین باشد.
- چهارچوب باید با سبک معماری و نیاز فضای داخلی هماهنگ باشد تا زیبایی مناسبی داشته باشد.
نحوه نصب و نگهداری چهارچوب کشویی ریلی
نصب چهارچوب کشویی ریلی اگر به درستی انجام نشود، مستقیما روی کیفیت حرکت، عمر سیستم و میزان عایق بندی تاثیر می گذارد. در مرحله اول، چهارچوب باید کاملا تراز و شاقول در محل نصب ثابت شود، چرا که کوچکترین انحراف باعث گیر کردن یا حرکت نامنظم درب می شود.
پس از نصب فریم اصلی، ریل ها در محل مشخص شده داخل چهارچوب قرار می گیرند و به صورت کاملا دقیق فیکس می شوند. در ادامه، غلتک ها روی لنگه درب یا پنجره نصب شده و لنگه روی ریل قرار می گیرد تا تنظیم اولیه انجام شود. در این مرحله معمولا ارتفاع، میزان نرمی حرکت و هم راستایی لنگه ها تنظیم می شود.
در نهایت یراق آلات مانند استوپرها، قفل ها و قطعات ایمنی نصب می شوند تا حرکت درب کنترل شده و ایمن باشد. پس از اتمام نصب، تست باز و بسته شدن چند باره انجام می شود تا از روان بودن حرکت و نبود اصطکاک اضافی اطمینان حاصل شود.
به منظور نگهداری از این چهارچوب بهتر است به موارد زیر دقت کنید:
- ریل ها را به صورت دوره ای از گرد و غبار و آلودگی تمیز کنید تا حرکت درب روان باقی بماند.
- غلتک ها و یراق آلات را هر چند وقت یک بار بررسی کنید تا دچار لق شدگی یا فرسودگی نشده باشند.
- از وارد کردن فشار یا ضربه ناگهانی به درب جلوگیری کنید تا عمر سیستم افزایش پیدا کند.
قیمت چهارچوب کشویی ریلی
قیمت چهارچوب کشویی ریلی ثابت نیست و به عواملی مثل جنس پروفیل (آلومینیوم یا فولاد)، نوع سیستم (تک ریل، دو ریل یا لیفت اند اسلاید) و کیفیت یراقآلات بستگی دارد. هرچه سیستم پیشرفته تر و تحمل وزن بالاتر باشد، هزینه نیز بیشتر می شود. در نهایت قیمت دقیق فقط بعد از بررسی ابعاد و نوع پروژه مشخص می شود.
